铝材无铬钝化剂配方 配方体系组成分析

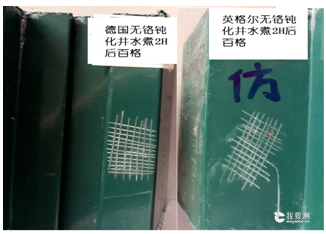

上海英格尔有限公司自主研发的铝材无铬钝化液，广泛应用铝材表面处理领域，形成的钝化膜不含六价铬、免水洗（亦可水洗），通过喷淋或浸渍为铝材在涂装前提供极佳的底层。铝材无铬钝化剂配方其性能可以与凯密特尔4500、汉高的4830/4831、4830RS等产品一决雌雄。目前，铝材无铬钝化液已经受到国内很多铝材表面处理药水厂家的青睐，它真正实现了环保与高性能完美的结合。

无铬钝化剂配方无铬钝化体系组成
1）三价铬盐：三价铬盐是形成钝化膜的主要化合物。目前最广泛应用的是氯化铬、硫酸铬、硝酸铬，也有人提到用磷酸 铬、醋酸铬。是钝化膜中Cr(VI)与Cr(1lI)的来源。钝化膜中Cr(V1)化合物易溶目较软，它分布在膜的内部，起着填充空隙的作用：在潮湿的大 气中还会从膜层渗出，溶解于膜表面的凝雾中，并离解出铬酸使锌镀层再钝化。而Cr(II)化合物具有较高的稳定性、难溶、强度好，起到膜的骨架作用。没有 Cr(Ⅲ)化合物，则钝化膜的颜色很淡，结合力差，但太多时，膜层会变绿色。
三价铬盐的质量浓度在35~70g/L之间，均可得到彩色钝化膜。三 价铬盐浓度的高低，影响钝化膜的厚度及色泽。在工艺范围内三价铬盐浓度越高，钝化膜厚度越厚，色泽越浓，膜表面越均匀。三价铬盐的质量浓度为60g/L 时，能得到最佳钝化膜；当三价铬盐的质量浓度超过75g/L时，钝化膜表面粗糙，钝化膜变暗，有暗纹或白斑；三价铬盐的质量浓度低于30g/L时，钝化时 间过长，而且膜的色泽很淡；过低时得不到彩色钝化膜。
2）氧化剂：硫酸有加快成膜速度的作用，同时兼有防止钝化膜发雾的作用。但其含量必须与铬酐 含量相适应，也就是说，CrO与sO的比值是控制钝化膜颜色的关键。当硫酸含量过高时，会加快膜的溶解，反而降低了成膜速度，但过低时，钝化膜的颜色太 淡，硝酸能优先溶解锌镀层微凸处而起到整平作用，增强膜的光泽性。但硝酸不宜太多，否则锌镀层溶解太快，使膜层变薄,影响耐蚀性。
硝酸盐是氧化 剂，与镀锌层反应生成锌离子，促使钝化膜形成。硝酸根对锌镀层有一定的出光作用，可提高钝化膜上的光亮性。常用的氧化剂有双氧水、硝酸盐、氯酸盐、过硫酸 盐、四价铈等。硝酸盐的质量浓度为12g/L时，钝化膜的光泽和其它表观形貌最优。硝酸盐的质量浓度超过30g/L时，得到的钝化膜表观形貌变差；低于 5g/L时，钝化膜不光亮。
3）络合剂：能控制成膜速度和钝化液的稳定性，如有机羧酸及其混合物等，选用适当的配位剂，是获得优质钝化膜和稳定的 钝化液的一项十分重要的参数。第一代的络合剂主要为氟化物，其膜层较薄，耐蚀性较差，中性盐雾试验一般难以超过16小时。且该体系的Cr(III)浓度较 高，操作温度也较高。第二代早期的三价铬钝化液含有氧化剂，耐蚀性与膜层颜色与六价铬相似，但由于膜层含有六价铬故被淘汰，而后期工艺不含氧化剂但五彩颜 色较淡。我们研发第二代的三价铬钝化剂采用有机络合剂为主，并加入其它金属耐蚀性能大大提高，并能得到不同颜色的钝化膜，如蓝白、五彩、黑色，操作条件要 求相对较低。
4）成膜促进剂：能调整钝化膜层颜色，如某些无机或有机阴离子等。
5）其它金属：调整外观颜色，与耐蚀性。如镧系稀土元素等。
6）稳定剂：稳定钝化剂中的三价铬价态及钝化剂的pH值，醋酸是缓冲剂，起稳定钝化液pH值的作用，但对钝化膜的色泽也有影响。
7）新型封闭剂：引入纳米材料及纳米新技术，大大提高了钝化膜的耐蚀性能。
8） 配位剂:酒石酸盐或柠檬酸盐是配位剂，控制成膜的速率和钝化液的稳定性。通常用的配位剂有氟化物、铵盐、醋酸盐、柠檬酸盐、酒石酸盐等。其质量浓度为 12~25g/L时，钝化膜的质量都不错。当低于12g/L时，钝化膜色泽暗淡；但高于30g/L时，钝化膜很薄，色泽极淡，且膜层不均匀；当其质量浓度 为20g/L时，钝化膜的表观形貌最佳。

9）催化剂:催化剂的作用主要影响钝化膜的外观与耐蚀性。通常用过渡金属离子，如二价铁离子、镍离子、锰 离子、钴离子、钛离子、钼离子、铈离子等。催化剂的质量浓度在4~5g/L时，钝化膜的表观形貌都很好。在工艺范围内过渡金属的浓度越高，钝化膜越厚，颜 色越深。当低于2g/L时，钝化膜颜色较淡，膜不均匀；但高于17g/L时，钝化膜有白斑和灰色。

三、英格尔技术配方分析步骤
样品材料评估―材料处理―谱图仪器结合分析检测―教授谱图资料解析―经验综合―售后技术支持
1、材料前处理，分离样品各物质；
2、液质联用（LC-MS）、 红外FTIR，核磁共振图谱、气相色谱（GC）、热重分析仪（TGA）等谱图分析仪分析检测，得到各物质微观谱图；
3、对照标准谱图，鉴定产品组成，各物质定性定量分析检测；
4、根据技术经验，分析数据结论。
英格尔分析技术承诺：拿到分析报告并不是最终结果，为客户客观解决技术问题才是意图。

我们是英格尔检测认证集团，如有分析、检测、认证需求可到联系我们页面留言，我们会在第一时间联系您

联系我时请说明从我要测看到的， 联系电话：18516700954
