1 前言

1.1 清洁度的概念
清洁度的定义指的是产品的洁净程度。从宏观角度来描述：清洁度指的是产品表面残留微小颗粒物的程度。一般我们是通过颗粒物的尺寸、数量、重量来衡量样品被污染的程度。

1.2目的

保证清洁度的目的是使产品达到规定的寿命，不使产品在制造、使用、维修过程中因污染而缩短使用寿命。

1.3使用范围
主要涉及汽车行业零部件、发动机、航空、半导体、数据存储、医疗设备、通讯、精密仪表，大型工矿设备等行业。

2 方法概述

颗粒物清洁度主要是先通过萃取表面颗粒物，通过真空过滤洗液，将颗粒污染物过滤在5滤膜上，在对颗粒污染物进行分析，分为重量法和颗粒尺寸数量法。

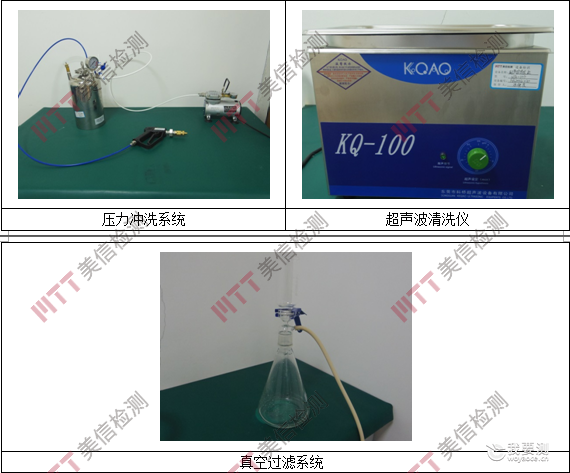

萃取方法：细流冲洗法、压力冲洗法、超声波冲洗法

2.1称重法
称重法是一种工业生产和试验中常用的清洁度测试方法。测试方法为：按照标准要求，选取一定数量的零件，按指定的方法将样品表面的颗粒物萃取在溶液中；取一张干燥并称重后的滤膜，通过真空过滤系统，将颗粒物过滤到滤膜上；将滤膜充分干燥后称重，将所得总重量减去滤膜重量，即颗粒污染物净量。本实验室现有的电子分析天平有0.1mg和0.01mg两种精度。

2.2 颗粒尺寸数量法
颗粒尺寸数量法是零件清洁度测试的另一种常用方法，其基本原理是根据被检测的污染物颗粒表面具有不同的光吸收或散射率来计算。其测试方法为：与重量法的处理方法相同，待滤膜干燥后，置于金相显微镜下，根据不同金属颗粒与非金属颗粒在显微镜下光亮差异，同时利用分析计数软件，可计算出整个滤膜上不同尺寸的金属颗粒物及非金属颗粒物的数量分布。

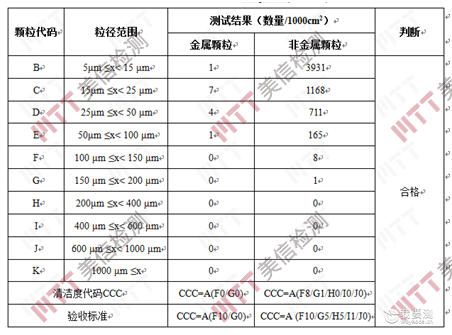

颗粒尺寸数量法的极限值：对特定规格的零件，规定一定样品数量、检查频率、清洗介质、清洗参数和操作过程的情况下，将颗粒按尺寸大小统计，每个尺寸范围分别规定准许的最大颗粒数量，只要有某一项超标，则测试结论为不合格。如下图所示，按照ISO 16232标准要求，编写样品测试结果的清洁度代码CCC，根据验收要求进行评判。
