各LED路灯生产厂家有福啦，鉴于在LED路灯检测中，有些小问题厂家犯了又犯，这可都是钱呀！！！咱们善良可爱的照明实验室工程师于心不忍，今天给大家整理了一下常见问题，希望厂家在产品设计生产时多多留意下。



1、适用标准

LED路灯申请国内自愿性认证时，安规要求需要同时满足标准GB 7000.1-2007《灯具 第1部分:一般要求与试验》、GB 7000.203-2013《灯具 第2-3部分：特殊要求 道路与街路照明灯具》。其中GB 7000.203-2013依据路灯的特殊使用条件，在标记、结构、外部接线和内部接线、耐久性试验和热试验等方面都有与普通灯具不同的考核要求，LED路灯生产厂家在设计产品时需要特别关注。

2、外部接线线径、材质、颜色要求

LED路灯与普通灯具的使用条件不同，道路照明应用通常为户外安装，长期耐受日晒、风吹、雨淋、尘埃等较为恶劣的使用情况，因此对外部接线有较高的要求，但在认证过程中常见LED路灯接电网的电源线截面积为0.75 mm²、绝缘护套材质为PVC，不符合GB 7000.1-2007《灯具 第1部分：一般要求与试验》标准中非普通灯具外部接线截面积不应小于1.0mm²、绝缘护套材质为橡胶的规定。

另外，LED路灯在国内认证中规定，如果未按照GB 7000.1-2007的要求对火线、零线和地线进行标记，则电线本身的颜色应符合GB／T 5013.1-2008 《额定电压450/750V及以下橡皮绝缘电缆 第1部分：一般要求》标准中的颜色识别要求。不合格案例见图1。

LED路灯导线截面积低于标准要求会使其承载电流的能力不够，导致导线过热，电线烧焦，绝缘层烧坏，以至发生短路，产生着火危险或触电事故，对人身财产安全造成危害。

绝缘护套材质使用PVC在室外使用时易老化变质导致绝缘性能降低，电线颜色识别/标记错误易导致接线错误，这些都可能引起漏电触电事故。

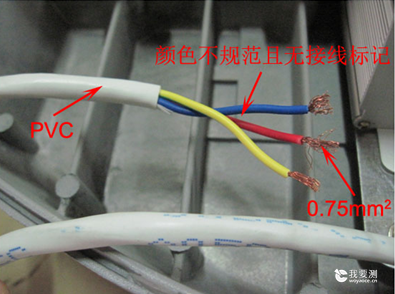

图1  LED路灯外部接线不合格案例

3、外部接线和内部接线（绝缘衬套和软线固定架）

       LED路灯在电源线的出线口未采用衬套保护，或者电源线进线口的固定强度不够，使得其在受力（推力、拉力和扭力）时在接线端子处位移或与灯具中的活动部件、高温部件接触，不符合GB 7000.1-2007《灯具 第1部分：一般要求与试验》标准中外部接线的规定。图2所示案例中，制造商使用软橡胶圈和尼龙扎带固定电源线，经过25次60N拉力测试，位移都超过了2mm，按GB 7000.1-2007 第5.2.10.3章要求判定为不合格。

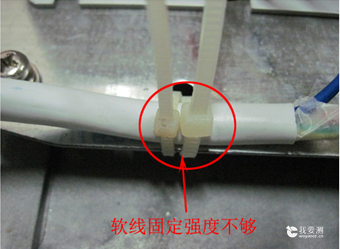

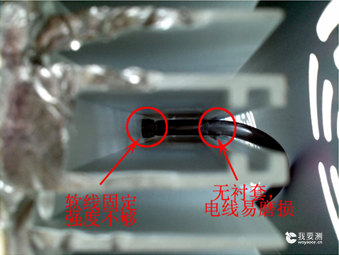

图2  LED路灯外部接线和内部接线（绝缘衬套和软线固定架）不合格案例



4、防尘和防水

LED路灯的防尘和防水设计不合理，或为节省成本，使用劣质的防水材料，或未将防水衬垫安装到位，不符合GB 7000.1-2007《灯具 第1部分:一般要求与试验》、GB 7000.203-2013《灯具 第2-3部分：特殊要求 道路与街路照明灯具》标准防尘和防水的要求。根据标准要求：路灯的外壳防护等级至少应达到IPX3，但隧道照明灯具和柱式合成灯具带的侧开式外部部件配玻璃件至少达到IPX5。图3所示案例中，灯具光源腔进水且没有设计排水孔，按GB 7000.1-2007 第9.2 d)章要求判定为不合格。

LED路灯安装使用后，要经受恶劣自然环境的考验，如暴雨、沙尘等。防尘和防水不合格会使LED路灯的整体性能急剧下降甚至失效。情况严重时，灯具内部入水，可能导致浸泡带电导体，从而导致灯具外壳带电，产生触电事故，对人身财产安全造成危害。

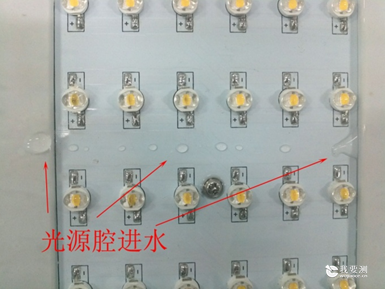

图3  LED路灯光源腔体防尘和防水不合格案例



5、绝缘电阻和电气强度

受益于近几年国家大力发展半导体照明节能产业，各地陆续出台地方性的推进方案，其中广东省要求2015年底之前全省公共照明领域普遍使用LED照明，LED路灯改造加速对LED路灯需求激增。不少生产企业考虑美观和成本，LED路灯设计改变使灯具体积越来越小，重量越来越轻，空间和材质的改变，可能会导致LED路灯的电气间隙不够或者绝缘等级不够，或者电源的电路板设计不够合理，不符合GB 7000.1-2007《灯具 第1部分：一般要求与试验》标准绝缘电阻和电气强度的要求。LED路灯安装使用后，灯具绝缘等级不够，电气强度达不到要求，可能使灯具防触电保护措施实效，从而导致灯具外壳带电，产生触电事故，对人身财产安全造成危害。



6、耐热、耐火和耐电痕

LED路灯中的固定带电部件材料，在125℃下球压压痕直径超过2mm， 不符合GB 7000.1-2007《灯具 第1部分：一般要求与试验》标准中球压压痕直径不得超过2mm的规定。球压不合格可能存在产品在使用过程中由于固定带电部件材料受热而出现变形，导致灯具短路，引起火灾或触电危险。



7、接地连续性和接地线颜色

防触电类型为I类的LED路灯，其顶盖在正常使用过程中有可能会触及到基本绝缘的内部线，顶盖未接地，并且与已接地的底板通过活动金属支架连接，但连接处没有弹簧垫圈等结构确保良好的电接触，不符合GB 7000.1-2007《灯具 第1部分：一般要求与试验》标准中接地连续性的要求。接地连续性不好造成产品中部分可触及金属部件已接地的假象，当绝缘失效时无法起到应有的保护作用，反而易使人麻痹大意，导致触点危险。

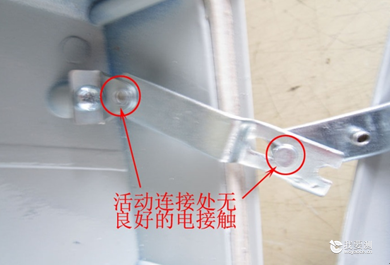

图4  LED路灯接地连续性不合格案例



另外，LED路灯中将黄绿双色电线用于带电功能电路也是不符合GB 7000.1-2007《灯具 第1部分：一般要求与试验》标准要求的。这样在重新接线维修中，容易与用于接地的黄绿双色线混淆错接，一旦错接就会导致原本接地的可触及金属部件带电，从而使人触电。

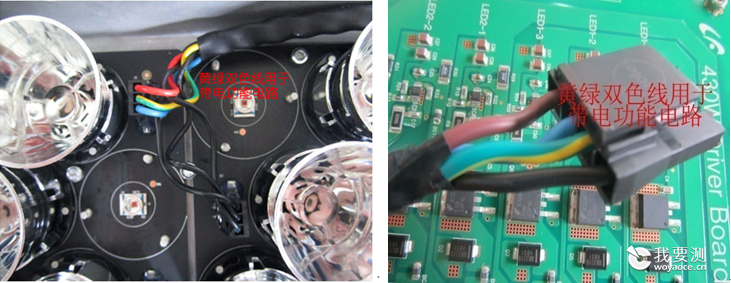

图5  LED路灯接地线颜色不合格案例



8、申请节能认证LED路灯需要注意的要求

LED路灯产品的节能认证要求与安全认证的要求存在部分差异，往往在认证过程中会被忽略，常常导致安规获证后因为节能差异要求而反过来变更安规证书的情况，主要差异条款如下：

（1）标记

     除应符合GB 7000.203-2013第5章要求外，LED路灯应清晰耐久地标有以下标志：

2  型号、规格（额定光通量和额定相关色温）；

2  额定电源电压和电源频率、电源电流、额定功率、功率因数；

2  安装角度可调节的LED路灯，需要标记相应的调整角度。

除上述强制性标记以外，必要时还应将下述适用的内容标记在灯具上，或标记在产品生产商或责任经销商的说明书中：

2  适用的电源电压范围；

2  外形尺寸和重量；

2  可使用的控制装置的型号规格及其制造商；

2  如果安装角度可以调节，产品上应相应标记的含义；

2  安装条件，包括：道路类别、道路宽度、车道数、道路表面材料、布置方式、安装高度、灯杆安装间距、悬挑长度和仰角等。

（2）防尘、防固体异物和防水

     LED路灯IP防护等级应为IP65或IP66。

（3）重量

     针对不同的LED路灯规格，产品重量不应超过表1中的限值：



规格	3000lm	5400lm/9000lm	14000lm
重量限值	10kg	16kg	20kg

表1  LED路灯产品重量限值表（含驱动器和安装接头）

（4）适用工作要求

     在90-110％额定电源电压范围内应能正常工作，在-30℃～45℃的条件下应能正常工作，同时LED路灯应满足具体使用场合的环境温度要求、湿度和腐蚀性等其他特殊要求。
