成分分析 : PVC塑料篇

PVC塑料成分中含有PVC树脂、热稳定剂、润滑剂、加工改性剂、冲击改性剂、填充剂、耐老化剂、着色剂以及填料等。

1、PVC树脂：主要原材料 。PVC树脂对热极为敏感，当加热温度达到90℃以上时，就会发生轻微的热分解反应，当温度升到120C后分解反应加剧，在150℃，10分钟，PVC树脂就由原来的白色逐步变为黄色—红色—棕色—黑色。PVC树脂分解过程是由于脱HCL反应引起的一系列连锁反应，最后导致大分子链断裂。

2、热稳定剂：通过捕捉PVC热分解产生的HCl，防止HCl的催化降解作用。

3、润滑剂：润滑剂的作用是降低物料之间及物料和加工设备表面的摩擦力，从而降低熔体的流动阻力，降低熔体粘度，提高熔体的流动性，避免熔体与设备的粘附，提高制品表面的光洁度等 。可分为内润滑剂和外润滑剂。内润滑剂为金属皂、脂肪酸（酯、醇）等，外润滑剂为各种蜡，如石蜡、氯化石蜡、微晶蜡。

4、改性剂（加工改性及机械强度改进）。

作用：改善其熔体延展性差，易导致熔体破碎；PVC熔体松弛慢，易导致制品表面粗糙、无光泽及鲨鱼皮等现象；降低总的银纹引发应力，阻止银纹扩大和增长，吸收掉传人材料体内的冲击能，从而达到抗冲击的目的。如CPE（氯化聚乙烯）改性和ARC（丙烯酸酯共聚物）改性。

5、填料：主要为碳酸钙。在以前的配方体系中多数是填加重钙，其目的是增加刚性和降低成本，但重钙由于本身粒子形状不规则而且粒径比较粗与PVC树脂本体的相溶性差，所以其添加份数很低，而且份数增大时会对型材的色泽和表观造成影响。现在随着技术的发展，大多采用超细轻质活化碳酸钙、甚至是纳米级碳酸钙、其不仅起到增加刚性和填充的作用，而且还具有改性的作用，但是其填加比例应该加以控制。

PVC制品变黄原因分析

1、PVC产品质量

由于PVC分子结构中存在叔氯和烯丙基氯，故PVC型材在加工和后期的使用过程中易发生分解，脱HCL易形成共轭双键，多个双键形成，导致型材变色开始发生，其颜色变化顺序为：白色－粉红色－浅黄色－红色－黑色（碳化），故PVC质量，稳定剂质量（控制分解）和用量至关重要 。

2、质量不合格钛白粉（TiO2）诱发的变色

通常TiO2有两种结构形式：锐钛型和金红石型。由于其结构，使用性能和耐老化性能不同。做为PVC型材使用TiO2必须为金红石型。但由于一些厂家生产TiO2质量问题或由于TiO2表面包覆（SiO2、AL2O3有机物）不均，结果TiO2在光催化情况之下易发生变色（变灰）现象。

3、新型增韧材料对白色型材耐候性、变色性影响
      CPE做PVC增韧材料目前还被绝大多数厂家所使用，但CPE氯化聚乙烯，由于其结构的特点，在光热、氧等作用下易分解变色，使型材变黄。此外，更为主要的是CPE分解产生HCL易与铅盐稳定剂反应生成PbCl2。
      在硫污染环境之下易生成Pb（ClS）2和PbS，会使型材变为红褐色和黑色。

4、硫污染和铅盐稳定剂、镉稳定剂
      随着工业的发展，酸雨，硫污染日趋严重，且型材在贮存和运输过程中可能与硫磺，硫化物相接触，故发生硫化污染的可能性较大。
      硫污染主要是：
      Pb2+＋S2-→PbS      （黑）
      2S2-＋PbCl2→Pb（ClS）2      （红褐色）
      反应形成的物质为黑色或红裼色，可导致白色材变色，故使用铅盐稳定剂型材易发生硫污染。
      镉类稳定剂属有毒产品，如在型材中使用，在硫化物环境中易发生如下反应：
      S2-＋Cd2+→CdS↓      （黄色）
      会导致型材泛黄，因此镉类稳定剂，很少被使用。

以下以一个PVC实例来说明主材质分析：

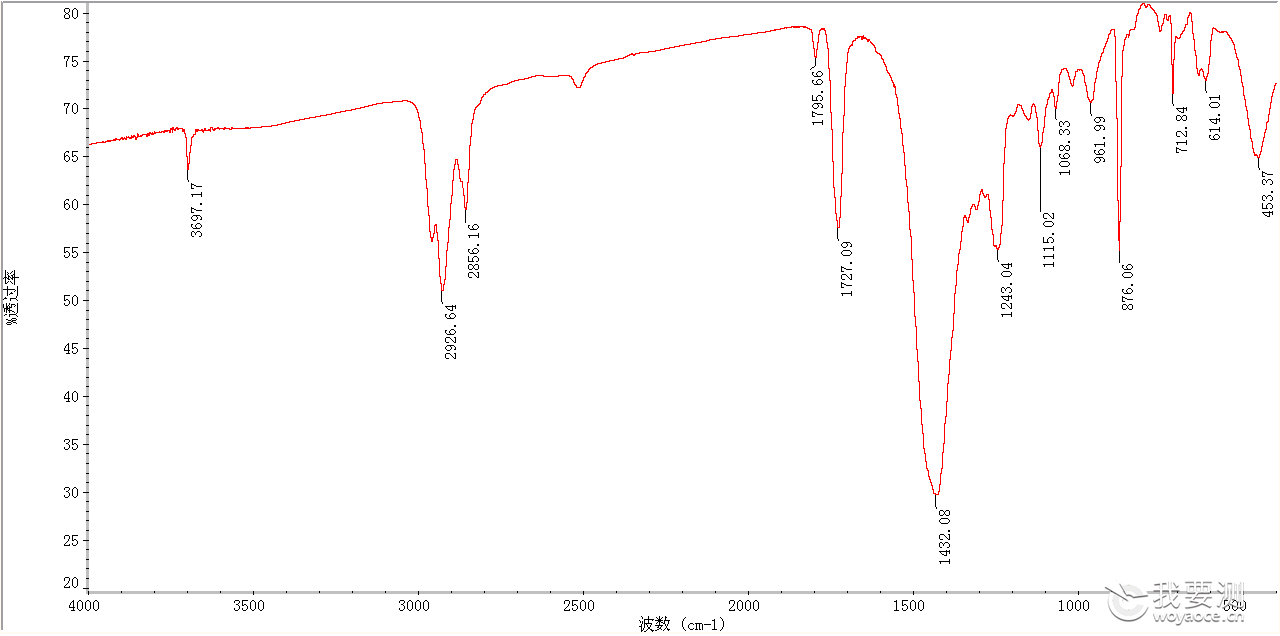

红外分析结果：

可见样品中出现大量的增塑剂吸收峰，掩盖了树脂主体的吸收，因此对样品进行纯化。

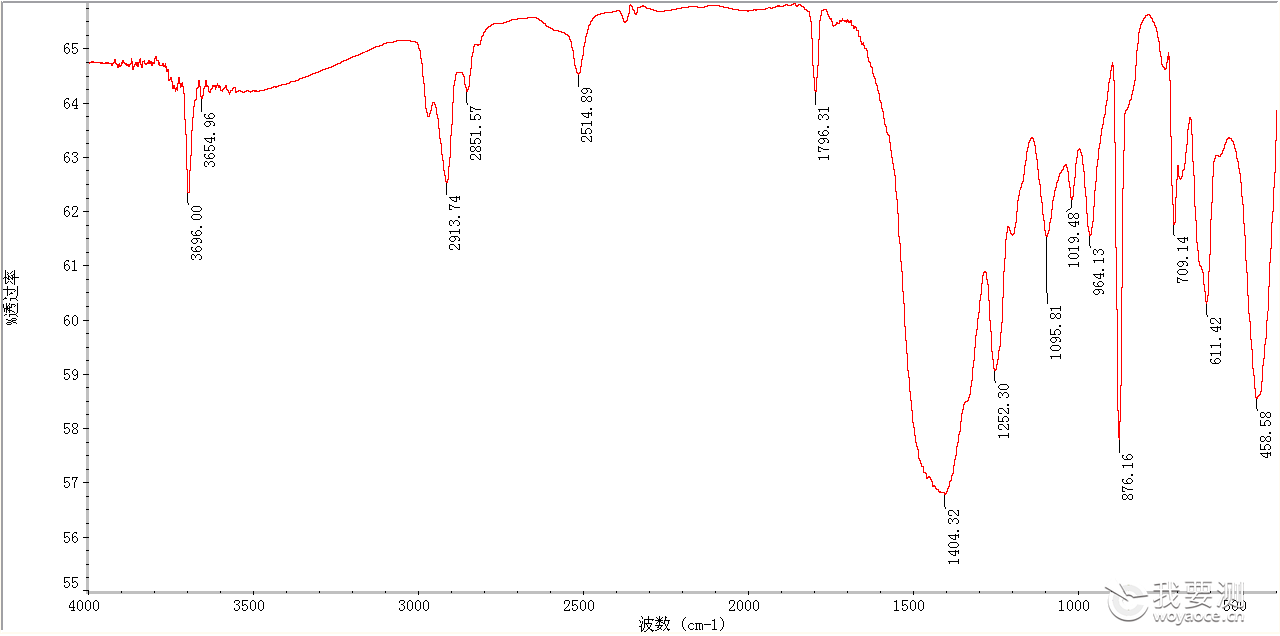

提纯后红外分析结果：

可见酯类增塑剂的干扰已被排除，样品主要为PVC，且谱图中还有有明显的碳酸钙吸收峰。

分析结果：

从分析结果可以看出，通过主材质成分分析能够大概知道某种塑料的主要含量，这对于一些企业客户已经基本满足他们的需求了！要想更加知道其余各成分的含量，还可以做个全成分分析！

威凯在材料成分分析与失效分析领域的技术实力
CVC威凯获得了中国合格评定国家认可委员会（CNAS）等机构的认可，是中国质量认证中心（CQC）材料认证的首批签约实验室，依托国家首批“工业产品环境适应性国家重点实验室”的高端技术支持，结合中国电器科学研究院下属的擎天粉末与擎天树脂公司的研发生产经验，凭借长期服务于汽车、电子电器、消费品领域的材料专家，拥有世界一流材料分析、性能、环境适应性实验设备，CVC威凯为客户提供全面、专业、高效的材料分析技术服务。

成分分析作用：
1、用于产品开发，可以缩短研发周期，技术成本降低。
2、分析高端产品配方，指导配方改进，工艺优化，比自身摸索效率高的多。
3、分析同行配方，知己知彼，竞争中处于优势地位。
4、判断产品质量问题的重要参考信息。（如出现杂质，异物，斑点，析出物，出油，易断裂等）

CVC威凯凭借工业产品环境适应性国家重点实验室强大的科研实力，有多年化工材料分析鉴定经验，综合利用化学分析、热分析、元素分析、光谱分析、色谱分析五大分析方法。可高效、准确还原材料组成、分析材料配方，大大缩短材料研发、上市周期，节省材料研发成本。

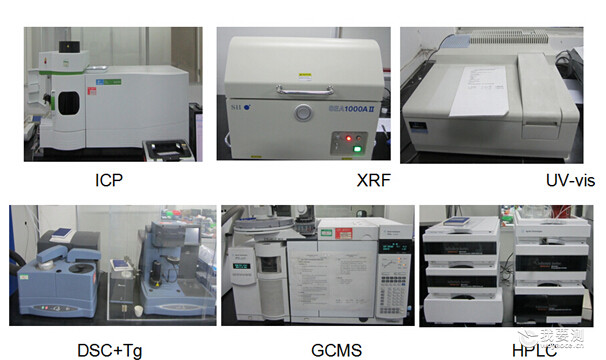

设备能力
