照明产品的EMC检测要求介绍

EMC包括两个方面的要求：一方面是指设备在正常运行过程中对所在环境产生的电磁骚扰(Electromagnetic Disturbance)不能超过一定的限值；另一方面是指设备对所在环境中存在的电磁骚扰具有一定程度的抗扰度，即电磁敏感性 (Electromagnetic Susceptibility，即EMS)。

对于照明产品，EMC测试时需要检测的EMI项目有：骚扰电压测试、辐射电磁骚扰测试、谐波测试、插入损耗测试等，需要检测的EMS项目有：静电测试、射频场感应传导骚扰抗扰度测试、脉冲群测试、浪涌测试、电压暂降与跌落、电压波动与闪烁测试等。

各地区法规

欧盟：EN55015（欧盟灯具产品发射项目测试依据标准，主要的测试项目有：骚扰电压测试、辐射电磁骚扰测试等）、EN 61547（欧盟灯具产品抗扰度项目测试标准，主要测试项目有：静电、注入电流、浪涌测试、脉冲群测试等）、EN 61000-3-2（欧 盟 谐波电流测试项目标准）等

日本：J55015(H20)(LED驱动菱形PSE认证电磁兼容标准，主要测试项目：骚扰电压测试、骚扰功率测试、三环测试)、電気用品の技術上の基準を定める省令第1項 別表第八1 (５) (灯具产品圆形 PSE认证电磁兼容测试依据，主要测试项目：骚扰电压、骚扰功率)等

中国：GB17743(中国CCC认证和CQC认证，灯具产品发射项目测试标准，主要测试项目有：骚扰电压测试、辐射电磁骚扰测试等)、GB/T 18595(中国灯具产品抗扰度项目测试标准，主要测试项目有：静电、注入电流、浪涌测试、脉冲群测试等) 、GB17625.1 (中国 谐波电流测试依据标准)

1.分别在章节3.1.1、5.3.1、5.3.3、5.3.3.3、5.11、8.4、9.4加入关于LED光源和灯具的表述和要求。

2.修改6.3 节中关于供电电压和频率的要求，明确说明可在交流和直流供电下工作的照明设备，应在两种条件下分别测试。

3.修改5.1节关于限值应用的通用表述，具体应参考附录D；增加附录D，表D.1 到D.3 中给出限值应用和测试方法的具体要求。5.明确了霓虹灯和其他广告标志灯需要满足测试限值要求；

4.明确了疝气应急灯的测试要求，需要在应急状态和充电状态两种条件下进行类似于其他灯具的测试项目；

5.明确了霓虹灯和其他广告标志灯需要满足测试限值要求；

6. 明确了辐射骚扰测试项目的应用范围，包括5.2.4（室内灯具）、5.3.4（独立附件）、5.3.5（半灯具）、5.4（自镇流灯）、5.5.6（其他 灯具）、5.6.4（紫外线和/或红外线灯）、5.8（霓虹灯和其它广告标志灯）和5.9（自容式应急灯具）。（国标还未更新完，目前正在制定）

7.修订不确定度相关表述
2011年CISPR首尔会议上通过的关于通用测量不确定度的表达要求，修订了第11章关于测量不确定度表述，明确当试验室的测量不确定度大于CISPR 16-4-2 推荐值时，需在测试结果判断中考虑测量不测量度的影响。

8. 特低电压LED 光源
CISPR 15:2013 修订件增加的定义包括：
特低电压ELV (extra-low voltage)
voltage which doesn’t exceed 50 V a.c. or 120 V ripple free d.c. between conductors or between any conductor and earth (voltage band 1 of IEC 60449).
改进型特低电压光源（retrofit ELV lamp ）
secondary function(s)
any function of an equipment not being essential for fulfilling the primary function, defined by the manufacturer .
针对低压供电的LED 光源在CISPR 15 中未说明测试限值和测试方法的问题，WG2出台了CISPR/F/585/ISH 解释单文件，并在标准增加：
5.14 章节ELV光源的限值要求
不带有有效开关电子元件的改进型特低电压LED 光源（lamp)无需 测试，即认为满足要求；
其他的改进型特低电压LED 光源需进行9kHz~30MHz 的传导测试和 30~300MHz 的辐射发射测试。”
8.11 章节ELV光源的传导测试方法
9.10 章节ELV光源的辐射骚扰测试方法

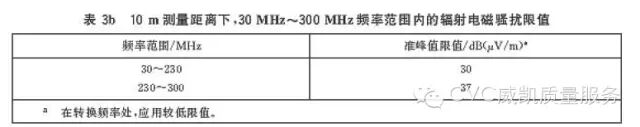

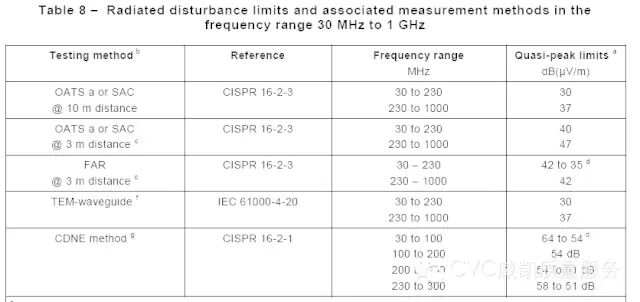

9. 增加了3 m 测试距离处的辐射发射限值

10.基准灯具规范
GB/T 22148.1 CISPR/TR 30-1
《电磁发射的试验方法 第1 部分：单端和双端荧光灯用电子控制装置》
内容：规定了单端、双端电子镇流器（控制装置）使用的基准灯具
GB/T 22148.2 CISPR/TR 30-2
《电磁发射的试验方法 第2部分 放电灯（荧光灯除外）用电子控制装置》
内容：规定了放电灯的控制装置（<150W）使用的基准灯具的布置方法

LED 的基准灯具一直未有明确规范，主要是LED 灯具的大小规格的复杂性，确认参考灯具的工作困难较大，尚不能确认标准的草案，荷兰和德国代表在会上再次强调了项目的重要性。会议上敦促WG2 中继续开展相关研究工作，预计标准为CISPR 30-3

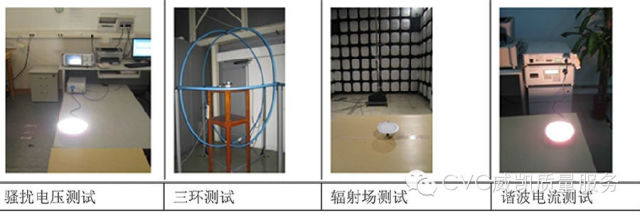

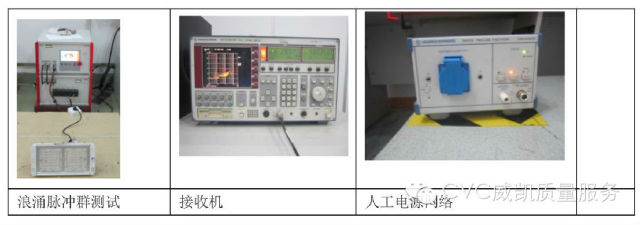

主要检测仪器
