热变形维卡软化点试验方法简介

摘要：

本文主要通过比较国标与美标来介绍塑料耐热性能的两种实验，维卡软化温度（VST）及热变形温度（HDT）。

1.定义

1.维卡软化点的定义：Vicat softening temperature（简称VST）——工程塑料、通用塑料等聚合物的试样于液体传热介质中，在一定的载荷、一定的等速升温条件下，被1m㎡的压针压入1mm深度时的温度。

2.热变形温度的定义，英文Heat deflection temperature（简称HDT），是表达被测物的受热与变形之间关系的参数。热变形温度的测试是记录在规定负荷和形变量下的温度。

2.测试原理简述

1.维卡软化点

一般情况下，热塑性塑料在常温下呈玻璃态，但随着温度的提高，逐渐向高弹态转变，逐渐失去了它原有的刚性，变得柔软，因此，在较小的外力作用下，就会产生较大的变形。热塑性塑料的软化点温度的测定，即基于此。标准规定，在一定条件下（试样升温速率、压针横截面积、施加于压针的静负荷、试样尺寸等），压针头刺入试样1mm时的温度，作为维卡软化点温度，以℃表示。

2.热变形温度

把一个具有一定尺寸要求的长条形矩形试样，二端用支座搁置，并在二支座中点处，施以规定的负荷，形成三点式简支梁式静弯曲。随着温度的上升，试样的变形逐渐加大。标准规定，将试样中点的变形量达到某一规定值时试样所处的温度，作为热变形温度，以℃表示。

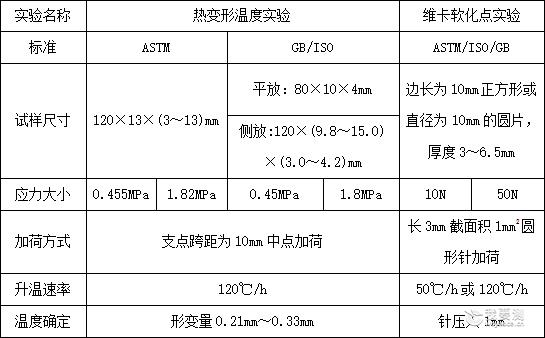

3.实验参数：

4.实验图片：

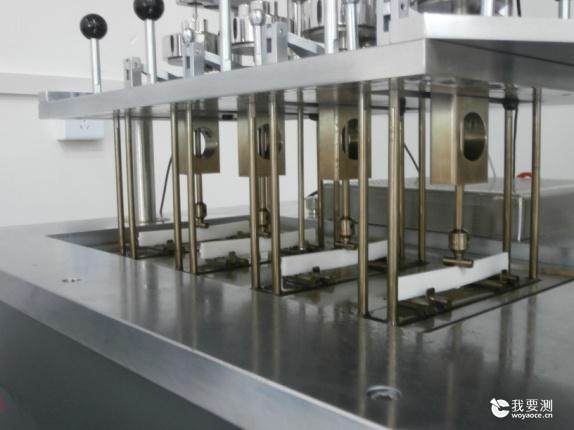

图1. 热变形温度(侧放)实验示意图

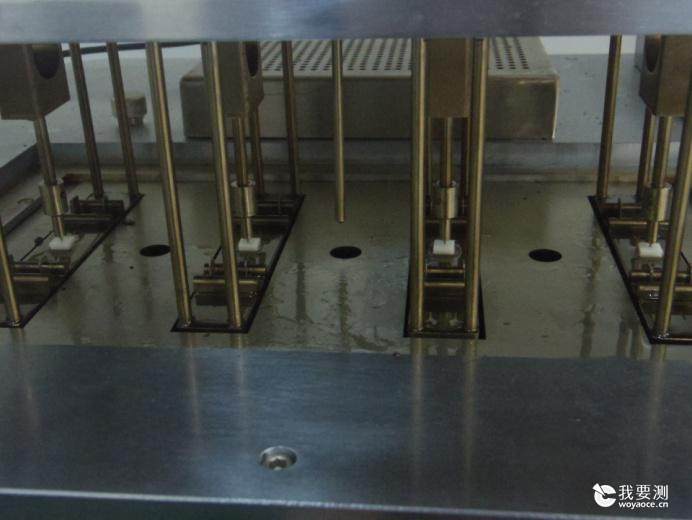

图2. 维卡软化点实验示意图

4. 参考标准

GB/T1634.1-2004/ISO 75-1:2003 塑料负荷变形温度的测定 第1部分：通用试验方法

GB/T1633-2000/ISO 306:1994 热塑性塑料维卡软化温度（VST）的测定

ASTM D1525-09

An ASTM designation number identifies a unique version of an ASTM standard.

D1525 - 09

D = miscellaneous materials;

1525 = assigned sequential number

09 = year of original adoption (or, in the case of revision, the year of last revision)

Standard Test Method for Vicat Softening Temperature of Plastics

ASTM D648-07 Standard Test Method for Deflection Temperature of Plastics Under Flexural load in the Edgewise Position

作者简介：

MTT（美信检测）是一家从事材料及零部件品质检验、鉴定、认证及失效分析服务的第三方实验室,网址：www.mttlab.com,联系电话：400-850-4050。
