服务背景

原理

核磁共振（Nuclear Magnetic Resonance，简称NMR）是一种基于原子核特性的物理现象。它利用材料中原子核的自旋和磁场之间的相互作用来获取有关样品结构和性质的信息。

超低温探头是在核磁实验中使用的一种装置，用于测量非常低温条件下样品的核磁信号。

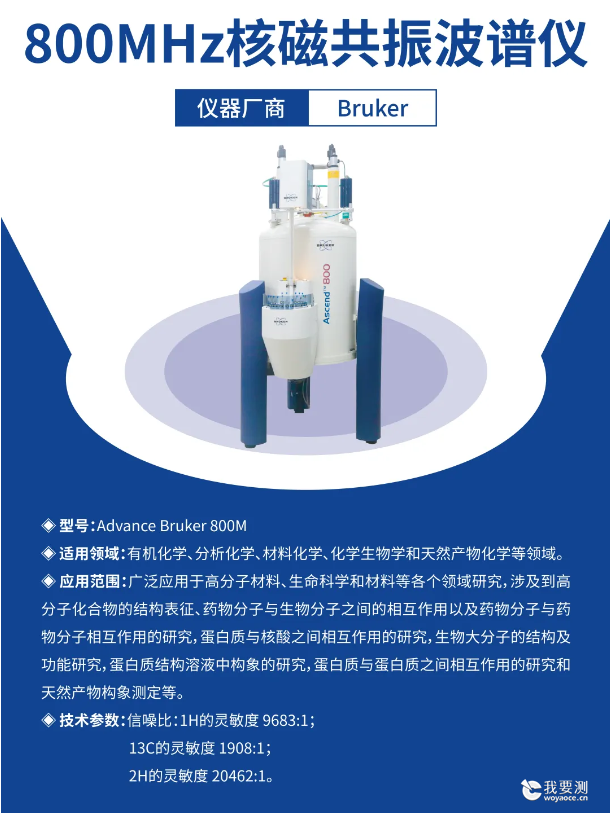

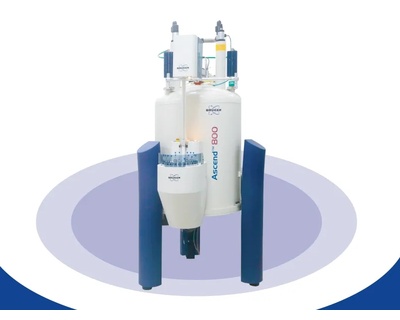

具有超低温探头的核磁

工作原理：

超低温探头通常包括一个悬挂在液氦中的探头，在其内部通过流动液氦来降低温度。此举旨在减少热噪声，提高核磁共振信号的灵敏度。

应用范围：

超低温探头广泛应用于材料科学、化学、生物学以及医学领域等，用于研究各种样品，包括分子、晶体、蛋白质和药物等。由于低温条件可以提供更好的分辨率和更高的信噪比，超低温探头在核磁共振谱学研究中起到关键作用。

性能优势：

超低温探头提供了更低的工作温度，以获得更清晰、更准确的核磁共振信号。低温条件下，样品中原子核自旋的热扰动减少，信号强度增加，并且相关谱线的分辨率也有所提高。

检测内容

案例1：改性有机硅（氢谱测试）

① 普通400M核磁

② 600M核磁

③ 超低温探头的核磁

测试条件：30mg样品，加入0.5mL氘代氯仿，扫描次数：256次

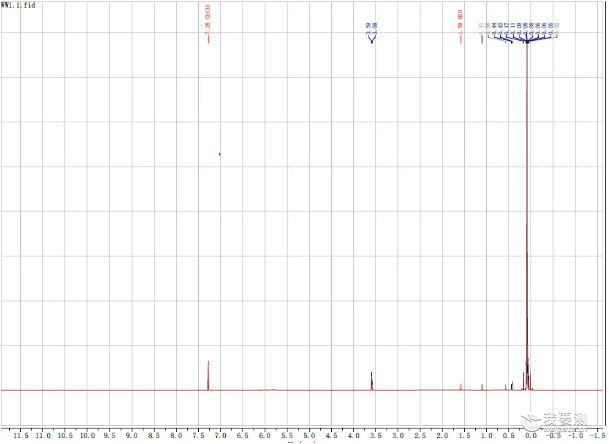

普通400M核磁谱图

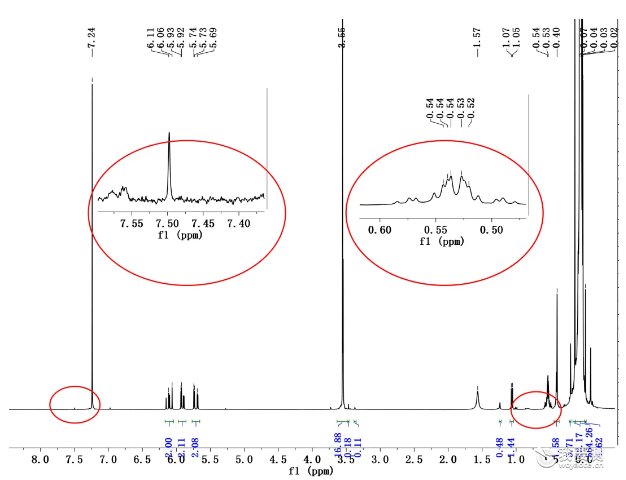

600M核磁谱图

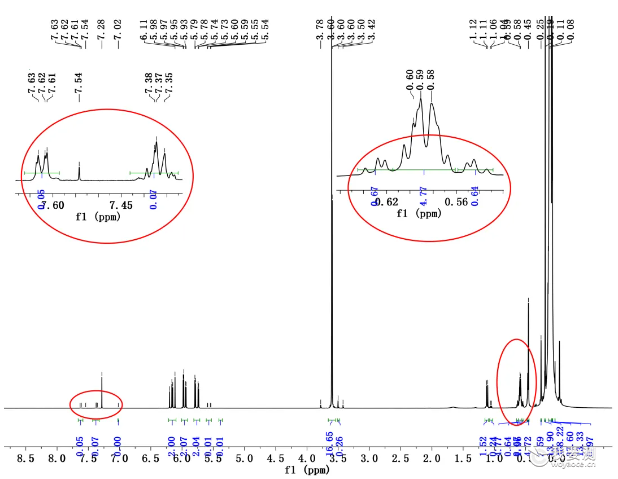

超低温探头核磁谱图

对比三张核磁谱图：有超低温探头的核磁设备，明显可以更多微量官能团信号以及改性基团的信息，充分体现了超低温探头灵敏度更高的优势。

低温下，样品中的原子和分子的动力学效应减弱，导致核磁共振谱线变窄。这使得能够检测到更宽广的共振频率范围，包括高频区域。因此，超低温探头允许对种类更多的化合物进行研究，增加了样品的适用性。

硅谱测试，也就是通过光谱分析技术来测定硅的含量和一种常见的化学分析方法，技术配置的设备可能会存在以下问题：

1、样品制备：硅谱测试的样品制备是一个步需要确保样品的纯度和均匀性样品中含有杂质分布不均，可能会影响测试性。

2、环境因素：如温度、湿度、光照等，也可能影响硅谱测试的结果，硅的化学性质：硅的化学性质也会影响测试结果。例如，硅在高温下会与氧气反应生成硅二氧化，影响硅的结果。

3、例如29Si的天然丰度比较低，而且弛豫时间长，并且与氢原子核具有负NOE效应，所以如果不设置合适的脉冲等待时间，不仅定量不准确，甚至会导致无法检测出信号峰。因此为了定量要求，有可能会设置10~数百秒的等待时间，导致实验测试时间会很长。为了提高累加效率，经常考虑加入弛豫试剂，一般为具有顺磁性的物质，缩短弛豫时间，较少等待时间，从而减少采样时间。

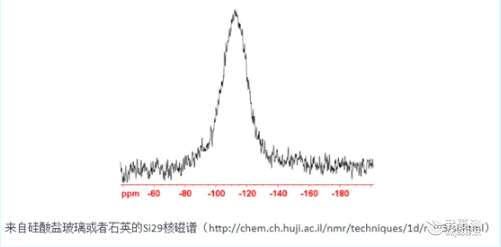

由于Si29也存在玻璃里面,所以普通的硅酸盐核磁管或者石英核磁管都会有背景信号，并且常规核磁探头内部也会有玻璃中心管。如果要避免背景Si29信号，需要换成三氧化二铝核磁管，并且探头中心管也需要用三氧化二铝。但是使用蓝宝石的成本太贵了，蓝宝石核磁管一根就需要1万元以上。另外一种方法就是使用偏移的特氟龙核磁管，并且取消探头内部的玻璃管，但是有风险会损坏探头。当然也可以通过采集一张空白谱图，然后减掉这个背景，但是对于出峰在-110ppm左右的信号来说，这样子做会有一些问题。

案例2.改性有机硅（硅谱测试）

① 普通400M核磁测试的硅谱--基本无信号（测试条件：10mg乙酰丙酮钴，50mg样品，加入0.5mL氘代氯仿，扫描次数：256次）

② 超低温探头的核磁测试的硅谱（测试条件：10mg乙酰丙酮钴，50mg样品，加入0.5mL氘代氯仿，扫描次数：256次）

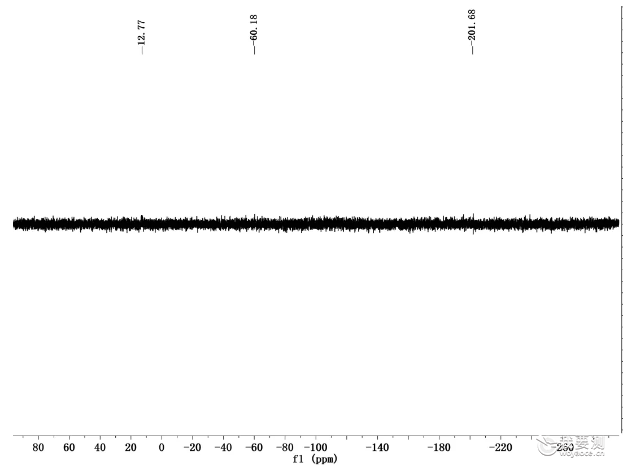

29SiNMR 400M核磁谱图

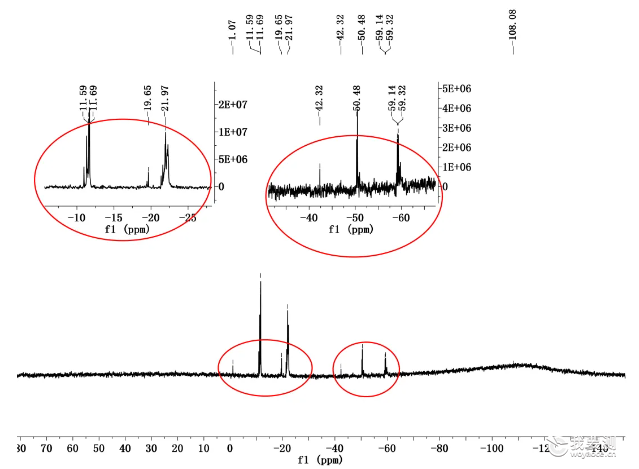

29Si NMR 超低温探头核磁谱图

通过对比可以发现，在相同的测试条件下，普通的400M核磁，基本未测试出硅谱信号，而具有超低温探头的核磁设备，明显有硅类物质的信号响应。

细节如下：石英核磁管的化学位移 -110ppm

-59.33ppm 是Si-（O-CH3）3中硅原子的化学位移；

-22.16ppm 是-Si-O-（Me）2中硅原子的化学位移。

超低温探头的核磁不仅可以提到灵敏度、增加共振频率范围，还以可以提供更长的T2时间，冷却样品可以延长其自旋退相时间（T2），即自旋相干态的寿命。这意味着可以获得更长的共振信号，增加信号到噪声比，并提高实验的时间分辨率；增强样品稳定性，超低温探头可以提供更稳定的实验环境，对于高灵敏度和长期稳定性的研究非常重要。低温减少了样品与外界环境之间的相互作用，并降低了与邻近数量很少的核自旋（如13C和15N）的杂质相互作用。
