材料失效分析
测试背景
客户提供之DH，所经历的主要制程为：5252铝合金板材→锻压翻边→挤尖角→CNC1夹→打磨（大平面四周）→CNC2夹→CNC3夹→CNC4夹→CNC5夹，其中1夹、2夹及5夹后均进行全检。CNC所用切削液为水溶性切削液，夹具为不锈钢。5夹后全检发现部分产品大平面上（主要在打磨区域）存在腐蚀斑点，经追溯，在2夹后个别产品大平面打磨区域已有腐蚀斑点出现。部分腐蚀斑点经手工打磨可消除，而部分无法完全消除。该缺陷形状不规则，大小不一，在打磨区域的分布无明显规律（见图1）。

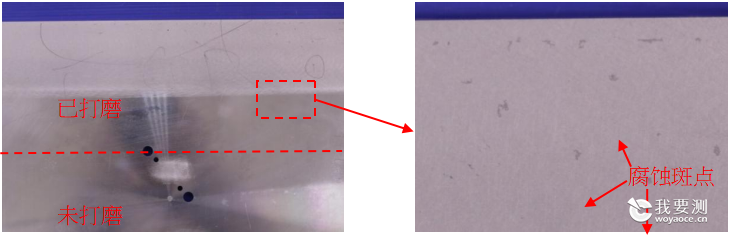

图1样品及缺陷照片
01分析目的及测试环境
分析目的：
协助客户找到造成产品DH缺陷的原因
测试环境：
温度：21.7 ℃；相对湿度：57.3%
02测试项目规范与设备

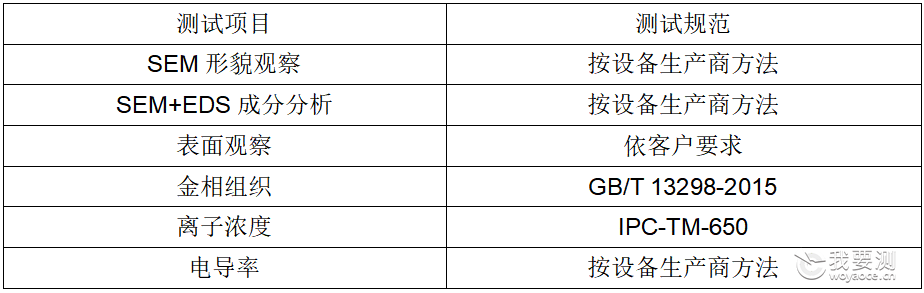

测试项目及测试规范

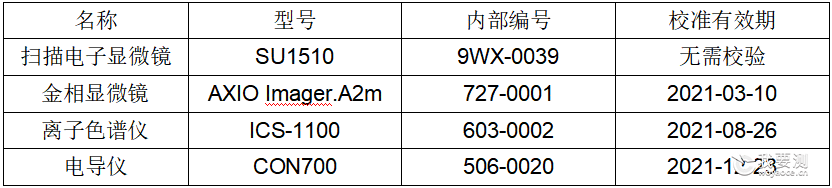

测试设备
03测试结果
3.1SEM形貌观察及EDS成分分析
（样品表面）

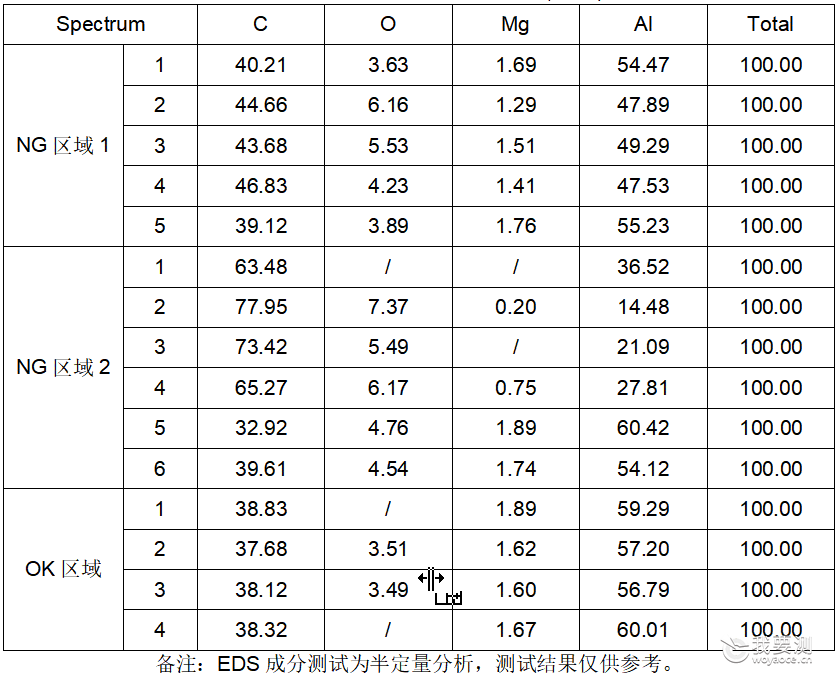

对样品表面NG区域及OK区域进行SEM形貌观察及EDS成分分析，结果见图2及表1：
NG区域1形貌较为粗糙，可见密集分布的微小腐蚀凹坑，NG区域2可见较大腐蚀孔洞，两个区域表面均存在一层“发朦”附着物（尤其是NG区域2）；
OK区域可见较多打磨划痕，但无腐蚀凹坑或孔洞，亦无明显附着物；
EDS测试结果表明，NG区域与OK区域均含有C、O、Mg、Al元素，其中C含量较高，且NG区域C含量明显高于OK区域，推测C元素来自于残留在样品表面的切削液，而腐蚀凹坑及孔洞区域易残留更多切削液。

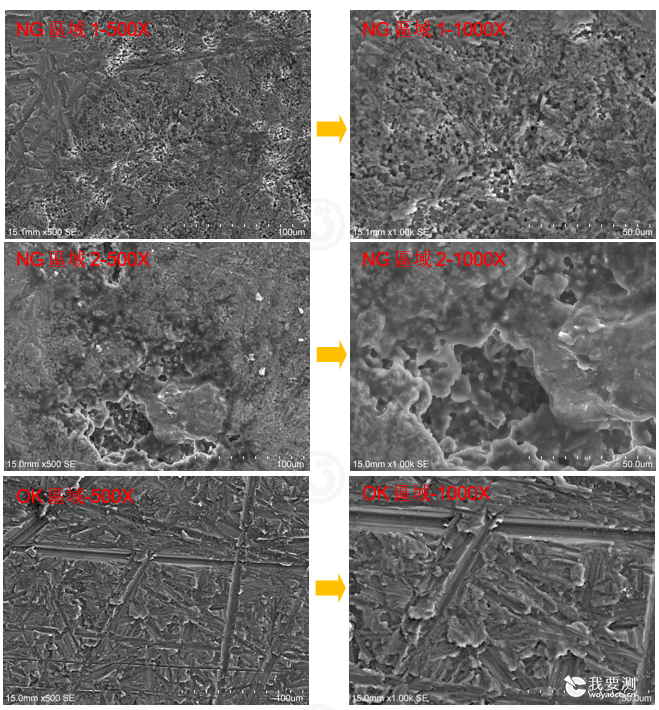

图2 样品表面SEM形貌观察
图3 样品表面形貌及EDS成分测试位置
3.2截面观察
将样品截面进行研磨并抛光，采用金相显微镜进行观察，结果见图4：
NG区域1对应截面可见腐蚀向基材内部扩展，其深度较浅（约为10μm），该类腐蚀区域可通过手工打磨完全消除；
NG区域2对应截面可见基材存在较大腐蚀孔洞，其深度超过60μm，孔洞内形貌较为粗糙，该类腐蚀孔洞无法通过手工打磨消除；
从截面可见NG区域表面轮廓平滑，未见腐蚀现象；
NG区域与OK区域截面基材中夹杂物大小、数量、分布未见明显差异。

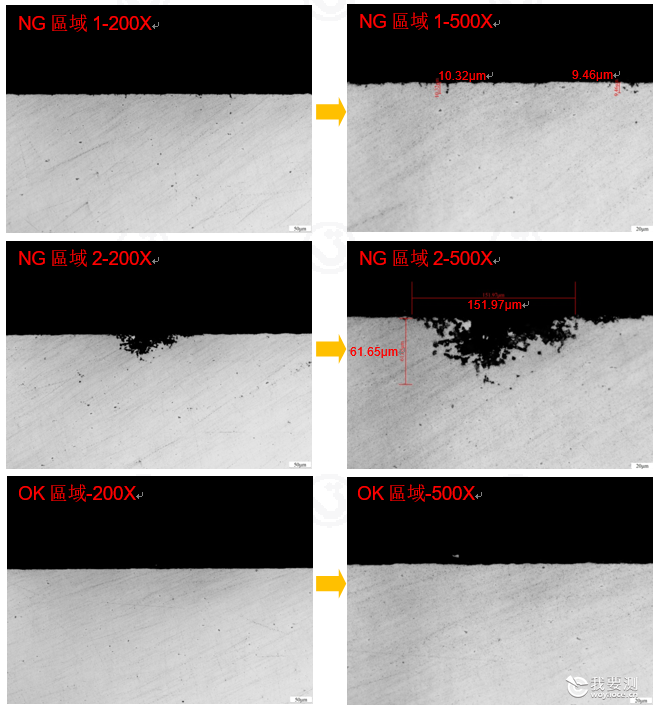

图4 样品截面抛光态观察
3.3SEM+EDS成分分析
（NG区域截面抛光态）

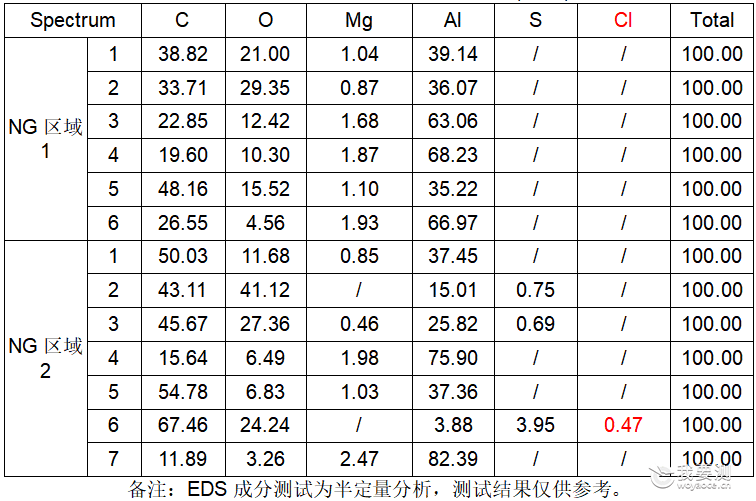

对NG区域抛光态截面进行SEM形貌观察及EDS成分分析，结果见图5及表2：
NG区域1截面腐蚀位置检测出C、O、Mg、Al元素，其中C、O含量较高，与表面EDS成分测试结果相符；
在NG区域2孔洞内除检测出C、O、Mg、Al元素外，在某些位置还检测出一定量的S、Cl元素，推测S元素可能来自于切削液中的阴离子，如SO42-等，该类离子对铝合金腐蚀影响较小，而Cl-具有明显促进铝合金腐蚀的作用。

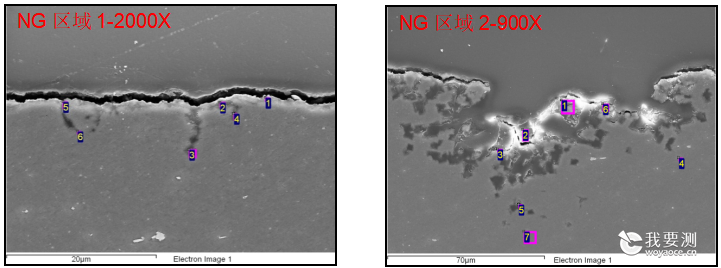

图5 NG区域截面形貌及EDS成分测试位置
3.4金相组织（截面）
将样品抛光态截面基材进行金相腐蚀，其金相组织如图6：
NG区域截面基材金相组织未见异常，与OK区域金相组织无明显差异。

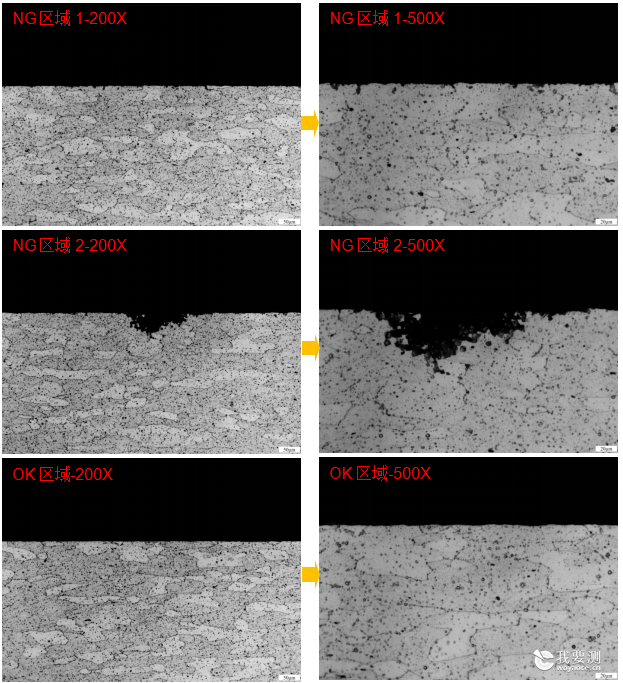

图6样品截面金相组织观察
3.5切削液分析
产品CNC过程中使用切削液为水溶性切削液，产线将原液用水稀释后使用，实验室对稀释后未使用及已使用的切削液进行外观、Cl-离子及电导率检测，其结果见图7及表3：
未使用的切削液呈乳白色，而使用过的切削液呈灰色；
未使用的切削液Cl-离子浓度为8.35mg/L，使用后Cl-离子浓度增大到49.56mg/L；
未使用的切削液电导率为0.94 mS/cm，使用后电导率增大到2.33 mS/cm。

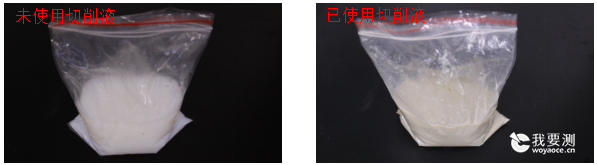

图7切削液外观观察
表3削液Cl-离子及电导率检测
3.6验证
实验室从客户提供样品上切取了8个试片进行验证实验，编号分别为1、2、3、4、5、6、7、8，将每个试片用砂纸打磨并分为四组，验证条件及验证结果见表4及图8、9；
滴有已使用的切削液且接触不锈钢片的两个试片（1#、2#）均有腐蚀斑点生成，该腐蚀斑点宏观形态及微观形貌均与客户所提供样品之缺陷相同；
除1#、2#试片外，其余试片均无腐蚀斑点生成，仅表面颜色发生了改变。

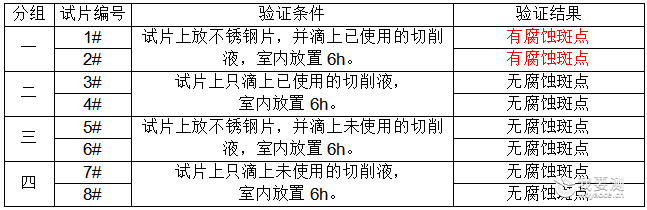

表4验证条件及验证结果

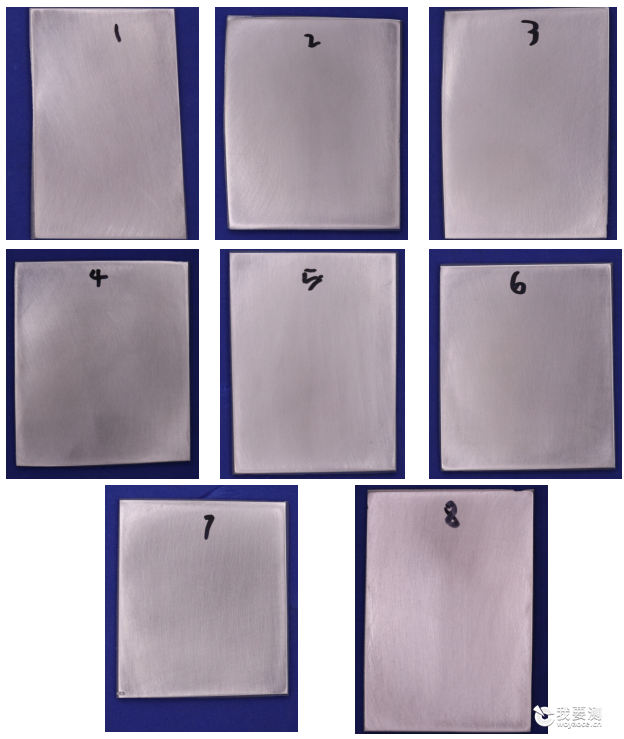

图8验证前试片照片

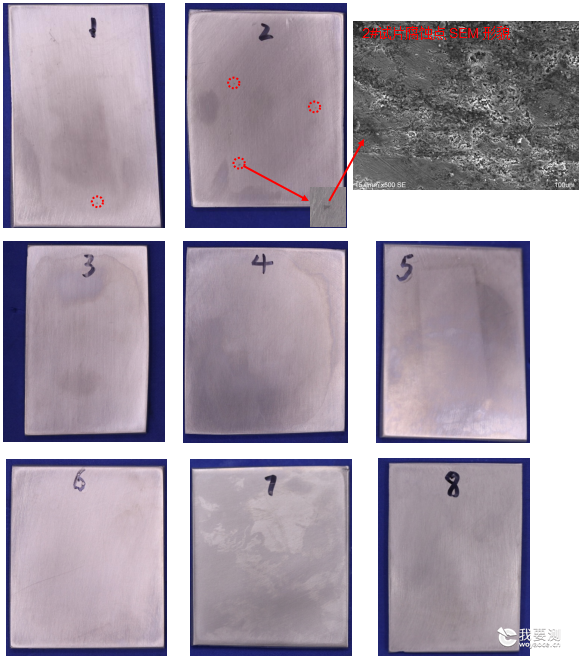

图9验证后试片照片
结论与建议
结论：
1、客户提供样品表面腐蚀斑点区域可见密集腐蚀小凹坑，亦可见较大腐蚀孔洞，其表面检测到C、O、Mg、Al元素，其中C含量较高；
2、从截面可见腐蚀斑点区域小凹坑深度约为10μm，而腐蚀孔洞深度超过60μm，在腐蚀凹坑底部检测到腐蚀性元素Cl；
3、样品基材金相组织未见明显异常；
4、已使用过的切削液颜色明显发生改变，且其Cl-浓度和导电率显著增大；
建议：
切削液供应商检讨切削液稳定性。
