异物分析

异物分析项目目的及意义：

异物杂质的生成原因比较多，例如原材料不纯、反应有副产物、工艺控制不规范或工艺配方不成熟等。本项目通过分析异物，获得其所含的元素、化学成分，结合厂家对产品和工艺的了解找出异物产生的真正原因，通过厂家对配方工艺等的改进调节进而避免异物的产生。

该技术是专门针对产品上的微小嵌入异物或表面污染物，析出物的分析技术，例如对表面嵌入或析出的颗粒物、小分子迁移物、斑点、油状物、雾状物、橡胶喷霜等异常物质进行定性分析，藉此找寻污染源或配方不相容者，是改善产品最常用的分析方法之一。

异物分析作用：

1）快速判断异物或杂质的成分，分析产生原因，进行整改提升产品良率。

2）通过对异常物质分析，进行配方完善。

    3）消除生产隐患。

   应用范围：

航空产品及其零部件、汽车产品及其零部件、LCM系列产品、PCB&PCBA、电子元件产品及半导体制造业等。

样品的要求：

非磁性或弱磁性，不易潮解且无挥发性的固态样品。

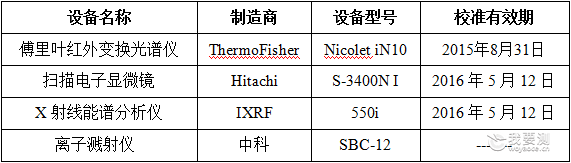

（1）测试设备：

(2 )环境条件：温度：23±2℃；  湿度：50±5%RH

(3)参考标准：GB/T 6040-2002 红外光谱分析方法通则

                   JY/T 010-1996分析型扫描电子显微镜方法通则

                   GB/T 17359-2012微束分析 能谱法定量分析

案例分析：

案件背景：某客户客诉回1pcLCM产品不良，表现为其点亮后产品出现部分区部不良。

检测手段：显微取样、FTIR分析、SEM+EDS分析

检测标准：GB/T 6040-2002 红外光谱分析方法通则、GB/T 17359-2012 微束分析 能谱法定量分析

分析方法简介：通过显微镜放大倍检查发现LCM的导光板表面存在异常条状物质，见下图。

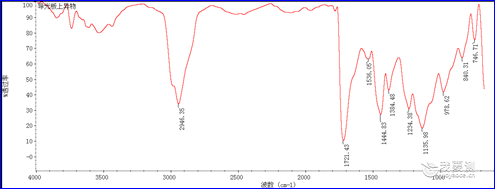

首先在显微镜通过特殊取样工具取出LCM的导光板表面异物并进行FTIR成分分析，判定其有机主成分。

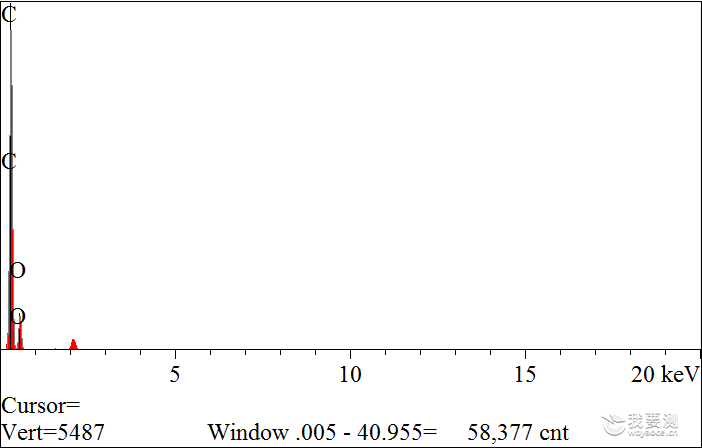

再对LCM的导光板表面异物进行SEM+EDS分析，判定其元素组成。

表1.异物EDS测试结果(Wt%)

          结果分析：综合以上分析，可知LCM的导光板表面异物为聚甲基丙烯酸甲酯（PMMA），其元素为C、O，未检测到其他导电性金属元素。结合产品分析该LCM产品中存在PMMA膜层，建议做红外图谱相似度比对，从而确定来源。
