钢研纳克“环件相控阵超声自动检测系统”——破解环件检测难题 , 守护工业安全!

在航空航天的发动机舱内、风电设备的传动系统中，隐藏着一个关键部件 —— 环件。作为支撑重要装备稳定或高速长期旋转的核心构件，环件哪怕存在一点点内部缺陷，都可能引发灾难性后果。然而，传统常规超声环件检测手段效率低、误差大、易漏检，一直是行业痛点。为此，钢研纳克自主研发的“环件相控阵超声自动检测系统”，实现全覆盖、高精度、高效快速检测，打破困局为环件质量检测筑起 “铜墙铁壁”。

环件虽呈 “金属圆环” 的简单形态，却有着复杂的检测需求。它的尺寸跨度极大，外圈直径从几百毫米到上米，径向厚度几十毫米至几百毫米，不同场景下的环件性能要求更是天差地别。更关键的是，为了实现全覆盖检测，环件的外圆面、内圆面、两侧端面这四个关键面，都需要进行全面探伤，任何一个面的疏漏都可能埋下安全隐患。

传统常规超声检测方式在面对这些需求时，短板暴露无遗：

效率低下：无法同时对四个端面进行检测，需反复翻转、调整工件，一个环件检测往往要耗费大量时间，难以满足批量生产需求；

精度不足：依赖人工吊装工件，每次放置位置难以保证一致，导致检测结果重复性差，误判、漏判风险居高不下；

适配性差：不同厚度的环件需搭配特定超声聚焦探头，更换探头时还要重新调试设备，不仅延长检测周期，还可能因适配不当出现检测盲区。

这些难题，让环件检测成为工业生产中的 “老大难”，也给关键领域的安全运行带来隐忧。

钢研纳克研发的环件相控阵无损检测系统，破解传统检测困境，核心在于其搭载的相控阵超声技术。这项技术以“惠更斯 - 菲涅耳”原理为基础，通过精准控制多个压电晶片（阵元）的激发时间，让超声波束实现电子控制的偏转与聚焦，如同给检测装上“智能导航”，精准锁定环件内部缺陷。

设备的三大核心组成部分，更是针对环件检测需求做了深度优化：

相控阵探头：近场可覆盖3~15mm、中场可覆盖15~100mm、远场可覆盖100~200mm或更大，形成组合探头提升探伤效率，可覆盖不同厚度环件的检测需求，彻底解决传统探头适配性差的问题；同时，支持多通道信号发射和接收，可通过电子控制实现声束的灵活调整。

高精度电子控制系统：支持64个及以上通道同步控制，借助数字信号处理器（DSP）实现纳秒级时间延迟控制，同时具备动态聚焦功能，可实时调整聚焦深度与方向，即便环件表面存在细微弧度变化，也能确保检测精度；

智能数据处理软件：支持128阵元相控阵探头配置，搭载先进图像重建算法，能将模拟超声信号快速转化为清晰数字图像，再通过滤波、边缘检测等算法自动提取缺陷特征，实现缺陷的精准识别与定量分析，告别 “人工凭经验判断” 的模糊模式。

除了核心技术领先，钢研纳克还将相控阵超声技术与自动化系统深度融合，打造出 “无需人工干预” 的全流程检测方案，让环件检测效率实现质的飞跃。

设备的自动化工作流程清晰高效，每一步都精准可控：

1、AGV 智能转运：AGV小车自动将待检测环件从上个工位运至机械手上料位，同时将下料框送至下料位，全程无需人工搬运，耗时≤15秒；

2、工件信息识别：机械臂携带高精度相机扫描环件，快速读取RFID标识信息，确认工件型号、检测标准等关键数据，耗时≤5 秒；

3、重量尺寸核验：机械臂抓取环件移送至称重工位，自动完成重量测量与尺寸判断，确保检测参数匹配，耗时≤15秒；

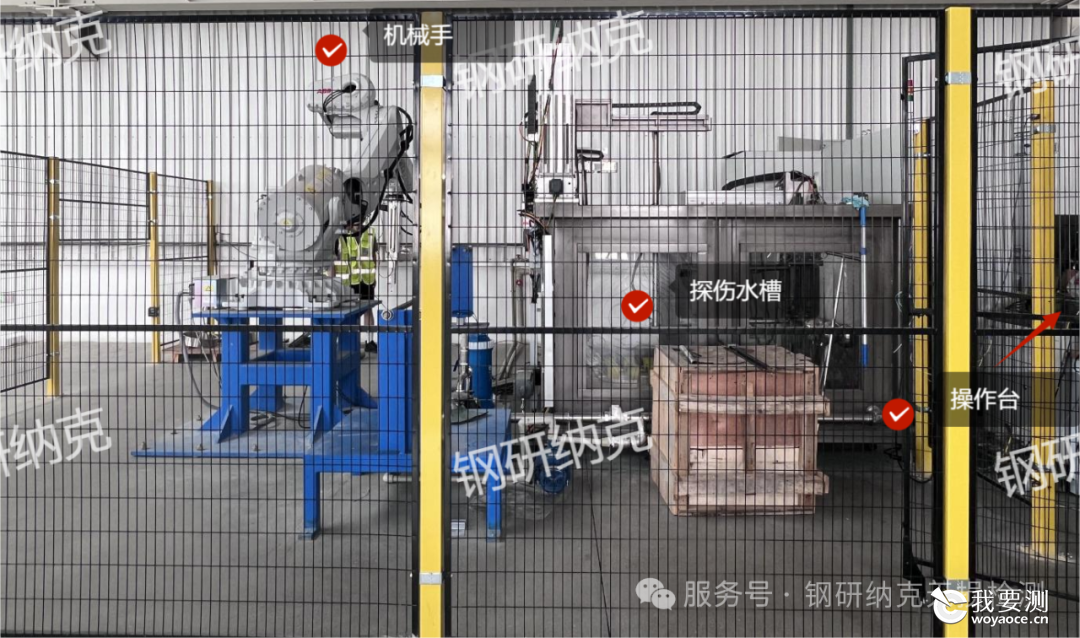

图 1： 自动化检测系统展示

图 2：自动化检测系统展示

在航空航天、能源、化工等对环件质量要求严苛的领域，钢研纳克的环件相控阵无损探伤设备展现出不可替代的价值：

保障安全：全端面、全深度覆盖检测，精准识别微小缺陷，杜绝因环件质量问题引发的安全事故；

降本增效：全自动化流程减少人工成本，快速检测提升生产效率，同时避免因误判导致的返工、报废损失；

适配广泛：可满足不同尺寸、不同材质环件的检测需求，无需为特定环件单独定制设备，降低企业投入成本。

作为国内自动化、智能化无损检测技术和装备领域的领军企业之一，钢研纳克始终以技术创新为核心，配备AGV和机械手的全智能无人干预上下料的环件相控阵无损探伤设备，解决了“环型”材料高速、可靠检测的行业难题。未来，钢研纳克还将持续深耕无损检测领域新装备开发，为更多行业提供更优质、更高效的检测解决方案，助力我国制造业高质量发展。
